أحدث تقنيات الفان كويل (Fan Coil Units - FCUs):

وحدات الفان كويل تعد من أهم مكونات أنظمة التكييف المستخدمة في المباني السكنية والتجارية، وقد شهدت هذه التقنية تطورًا كبيرًا في السنوات الأخيرة بفضل التقدم في مجالات التحكم الذكي وكفاءة الطاقة.

1. التحكم الذكي (Smart Controls)

أحدث الوحدات مزودة بأنظمة تحكم رقمية ذكية تتيح:

الاتصال عبر الإنترنت (Wi-Fi) أو أنظمة BMS (نظام إدارة المباني).

التشغيل التلقائي بناءً على الجداول الزمنية أو وجود الأشخاص.

التحكم عن بعد باستخدام الهواتف الذكية.

2. كفاءة الطاقة

تسعى الشركات المصنعة إلى تقليل استهلاك الطاقة من خلال:

استخدام مراوح بتقنية DC Inverter.

تحسين تصميم المبادلات الحرارية لزيادة كفاءة التبادل الحراري.

استخدام مواد عازلة أفضل تقلل فقدان الحرارة.

3. التشغيل الصامت

الجيل الجديد من الفان كويل ياتي بمراوح ومحركات منخفضة الضوضاء، مما يجعلها مثالية للمكاتب والفنادق وغرف النوم.

4. التصميم المرن والمدمج

توفر الوحدات بتصاميم أفقية ورأسية تناسب مختلف تطبيقات التركيب.

وحدات مخفية داخل الأسقف لدمجها بسهولة في التصميم الداخلي.

5. تقنيات تنقية الهواء

بعض الطرازات الحديثة تشمل فلاتر HEPA أو UV-C لتعقيم الهواء وتنقيته من الفيروسات والجراثيم، مما يحسن جودة الهواء الداخلي.

للتكييف الموفر للطاقة أهمية كبيرة، خصوصًا في ظل ارتفاع فواتير الكهرباء وتغير المناخ. و أبرز النقاط التي توضح أهميته: 1. تقليل فاتورة الكهرباء التكييفات الموفرة للطاقة، مثل تلك المزودة بتقنية الانفرتر (Inverter)، تعمل على ضبط سرعة الضاغط بدلًا من إيقافه وتشغيله باستمرار. هذا الأسلوب يستهلك كهرباء أقل بشكل ملحوظ، مما يساهم في خفض فاتورة الكهرباء الشهرية. على المدى الطويل، التوفير في استهلاك الكهرباء يعوض التكلفة الأولية الأعلى لهذه الأجهزة. 2. حماية البيئة الاعتماد على تكييفات موفرة للطاقة يقلل من استهلاك الكهرباء، مما يساهم في تقليل انبعاثات الكربون الناتجة عن محطات توليد الطاقة. بالإضافة إلى ذلك، العديد من هذه الأجهزة تستخدم غازات تبريد صديقة للبيئة مثل R32، والتي لها تأثير أقل على طبقة الأوزون والاحتباس الحراري مقارنة بالغازات القديمة. 3. أداء أفضل وراحة أكبر تقنية الانفرتر لا توفر الطاقة فقط، بل تحافظ أيضًا على درجة حرارة الغرفة ثابتة ومريحة دون تقلبات كبيرة. هذا يضمن تبريدًا مستمرًا وفعالًا، مما يمنحك شعورًا بالراحة طوال الوقت. كما أن هذه الأجهزة تعمل بهدوء أكبر مقارنة بالتكييفات التقليدية. 4. زيادة العمر الافتراضي للجهاز بسبب تشغيل الضاغط بسرعات مختلفة بدلًا من التشغيل والإيقاف المتكرر، يقل الضغط على المكونات الداخلية للجهاز. هذا يساهم في تقليل الأعطال ويزيد من العمر الافتراضي للتكييف، مما يقلل من الحاجة للصيانة والإصلاحات المكلفة. باختصار، الاستثمار في تكييف موفر للطاقة هو قرار ذكي يعود بالنفع عليك وعلى البيئة. اتواصل معانا وهنوفرلك بدائل مختلفة بتكلفة تناسبك.

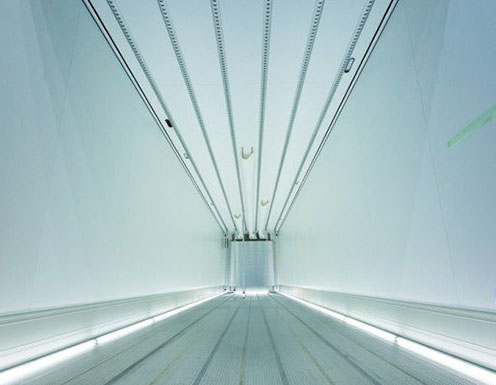

 خطوات إنشاء سيارات التبريد والتجميد:

1. تصميم الهيكل:

   - اختيار التصميم المناسب للسيارة مع مساحة كافية للوحدات التبريدية.

2. اختيار النظام التبريدي:

   - تحديد نوع نظام التبريد، سواء كان باستخدام وحدات التبريد التقليدية أو الأنظمة الحديثة.

3. تركيب المواد العازلة:

   - استخدام مواد عازلة للمحافظة على درجة الحرارة الداخلية للسيارة.

4. تثبيت وحدة التبريد:

   - تركيب وحدة التبريد (مثل الضاغط والمكثف والمبادل الحراري).

5. توصيل الأسلاك والأنابيب:

   - توصيل الأنابيب اللازمة لنقل المادة المبردة والأسلاك الكهربائية لوحدات التحكم.

6. إجراء الاختبارات:

   - إجراء اختبارات للتأكد من فعالية النظام وكفاءته في التبريد والتجميد.

 مكونات الميكانيكا والأهم داخل السيارة:

1. الضاغط (Compressor):

   - يقوم بضغط المادة المبردة لتحويلها إلى غاز عال الضغط.

2. المكثف (Condenser):

   - يقوم بتبريد بخار المبرد وتحويله إلى سائل.

3. المبخر (Evaporator):

   - يمتص الحرارة من داخل الحاوية ويحول السائل إلى بخار مجددًا.

4. المراوح (Fans):

   - تستخدم لتحريك الهواء داخل وخارج النظام.

5. الصمامات (Valves):

   - تتحكم في تدفق المادة المبردة وتتيح التحكم في الضغط.

6. التحكم الإلكتروني (Control System):

   - نظام مركزي للتحكم في درجة الحرارة والرطوبة داخل السيارة.

 استخدامات سيارات التبريد والتجميد:

- نقل المواد الغذائية والمشروبات.

- تخزين الأدوية واللقاحات.

- خدمات الطوارئ لنقل الأدوية والمركبات الحيوية

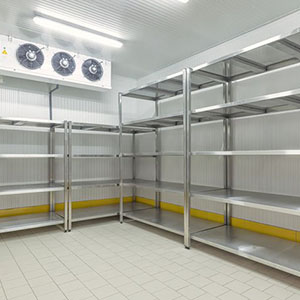

تعد غرف التبريد والتجميد من العناصر الأساسية في صناعة التخزين والحفظ، حيث تلعب دورًا حيويًا في الحفاظ على سلامة وجودة المواد الغذائية والطبية.

سنستعرض أهم النقاط المتعلقة بغرف التبريد والتجميد، بما في ذلك وحدات التبريد والتجميد، لوحات التحكم، والمبخرات.

1. وحدات التبريد والتجميد

تعتبر وحدات التبريد والتجميد هي القلب النابض لأي غرفة تبريد أو تجميد. تستخدم لخفض درجة الحرارة إلى مستويات معينة لضمان سلامة وحماية المنتجات. تشمل وحدات التبريد والتجميد أنواعًا متعددة، مثل:

١-وحدات التبريد التجارية: تستخدم عادة في المحلات والسوبرماركت.

٢-وحدات التجميد العميق: مثالية لتخزين المواد لفترات طويلة دون فقدان الجودة.

٣-أنظمة التبريد المركزي: توفر تبريدًا فعالًا على نطاق واسع، وتستخدم في المنشآت الكبيرة.

2. لوحات التحكم

تلعب لوحات التحكم دورًا مهمًا في تشغيل وإدارة غرف التبريد والتجميد. تمكن هذه اللوحات المشغلين من:

١-ضبط درجات الحرارة: للتحكم في مستوى التبريد أو التجميد وفقًا للمتطلبات.

٢ـمراقبة الأداء: توفير بيانات حول كفاءة النظام، لتسهيل الصيانة والتشخيص المبكر للأعطال.

٣-تنبيه المستخدمين: عن أي تغييرات غير طبيعية في درجات الحرارة أو الأعطال.

3. المبخرات

تعتبر المبخرات جزءًا حيويًا من أنظمة التبريد، حيث تعمل على تبخير المبرد وتأمين عملية نقل الحرارة من المنتجات داخل الغرفة إلى الهواء الخارجي. تتضمن أنواع المبخرات المستخدمة:

١-المبخرات الهوائية: تستخدم في غرف التبريد العادية وتعتبر الأكثر شيوعًا.

٢-المبخرات السائلة: تستخدم في أنظمة التجميد العميق حيث تتطلب درجة حرارة أقل.

الخلاصة

تتطلب غرف التبريد والتجميد اختيار مكونات دقيقة ومتطورة لضمان الفعالية والأمان في تخزين المنتجات. تعد وحدات التبريد والمبخرات ولوحات التحكم من العناصر الأساسية التي يجب مراعاتها عند تصميم هذه الغرف.

نظام إطفاء الحريق: استخداماته ومكوناته الميكانيكية

يعتبر نظام إطفاء الحريق من الأدوات الأساسية لحماية الأرواح والممتلكات من مخاطر الحرائق. يعمل هذا النظام على الكشف السريع عن الحرائق وإخمادها، مما يقلل من الأضرار الناتجة. في هذا المقال، سنستعرض استخدامات نظام إطفاء الحريق والمكونات الميكانيكية الأساسية له :

 1. استخدامات نظام إطفاء الحريق

يستخدم نظام إطفاء الحريق في مجموعة متنوعة من البيئات والمواقف، بما في ذلك:

- المباني التجارية والسكنية: لحماية الأفراد والممتلكات من حرائق محتملة.

- المصانع والمستودعات: لحماية المخزون والآلات من الأضرار بسبب الحرائق.

- المؤسسات الصحية: مثل المستشفيات، حيث توجد ضرورة خاصة لتقليل مخاطر الحريق.

- المرافق العامة: مثل المطارات والمراكز التجارية، حيث يتطلب الأمر الحفاظ على السلامة العامة.

- الفعاليات الكبرى: مثل المهرجانات والمعارض، حيث يجب ضمان سلامة المشاركين.

 2. المكونات الميكانيكية لنظام إطفاء الحريق

يتكون نظام إطفاء الحريق من مجموعة من المكونات التي تضمن فعاليته، منها:

- رؤوس الرش: تعتبر العنصر الرئيسي للنظام، حيث تقوم برش المياه أو مواد الإطفاء عند الكشف عن الحريق. تتوفر بعدة أنواع، مثل الرؤوس المستشعرة للحرارة والمتصلة بنظام إنذار الدخان.

- المضخات: تُستخدم لضخ الماء أو مواد الإطفاء من الخزانات إلى رؤوس الرش. تتنوع المضخات في التصميم بين العمودية والأفقية حسب الحاجة.

- أنابيب التوزيع: تعمل على توصيل الماء أو مواد الإطفاء من مصدرها إلى مواقع الرش. يجب أن تكون مصنوعة من مواد قوية وقادرة على تحمل الضغوط.

- صمامات التحكم: تتحكم في كمية الماء أو مواد الإطفاء الموجهة إلى النظام، وتأتي في أنواع يدوية وإلكترونية.

- نظام الإنذار: يعد جزءًا أساسيًا، حيث يقوم بإصدار تنبيهات عند اكتشاف الدخان أو درجة الحرارة المرتفعة.

- خزان المياه: هو المكان المخصص لتخزين الماء أو مواد الإطفاء، ويجب أن يكون بسعة كافية لتلبية احتياجات النظام.

 3. الخلاصة

تمثل أنظمة إطفاء الحريق أحد أهم وسائل الحماية والسلامة، وتعتمد على تصميم ميكانيكي دقيق لضمان الأداء الفعال. يعتبر البحث عن أحدث المعلومات حول استخدامات ومكونات هذه الأنظمة خطوة مهمة لتعزيز مستويات الأمان.

تتكون إكسسوارات الفان كويل (Fan Coil Unit) في أنظمة التكييف المركزي بتقنية التبريد المائي من عدة مكونات رئيسية. إليك بعض هذه المكونات باختصار:

1. المروحة (Fan): تستخدم لتحريك الهواء من وإلى وحدة الفان كويل.

2. المبادل الحراري (Heat Exchanger): يتكون عادةً من أنابيب مملوءة بالماء البارد أو الساخن، حيث يتم نقل الحرارة بين الهواء والماء.

3. الفلتر (Filter): يعمل على تنقية الهواء من الجسيمات الغريبة والأتربة.

4. الصندوق الخارجي (Casing): يوفر حماية للمكونات الداخلية ويعزل الصوت.

5. التحكم الكهربائي (Control System): يشمل أجهزة التحكم في درجة الحرارة، والمنافذ الهوائية، وأزرار التشغيل.

6. الصمامات (Valves): للتحكم في تدفق الماء إلى المبادل الحراري.

7. المستشعرات (Sensors): لقياس درجة الحرارة والرطوبة.

مكونات الفان كويل للتكييف المركزي: نظرة شاملة على المكونات والإكسسوارات

يعتبر الفان كويل (Fan Coil Unit) أحد العناصر الأساسية في أنظمة التكييف المركزي، وهو لا يقوم فقط بتبريد أو تدفئة الهواء، بل يعتمد على مجموعة من المكونات والإكسسوارات لضمان فعالية عمله وكفاءته. سنتناول في هذا المقال أبرز هذه المكونات والإكسسوارات المرتبطة بالفان كويل.

 1. الإكسسوارات الأساسية للفان كويل:

 1.1 محبس الجيت (Gate Valve):

محبس الجيت هو جهاز يتحكم بتدفق الماء داخل نظام التبريد. يُستخدم بشكل أساسي لإيقاف أو فتح تدفق الماء إلى الفان كويل، مما يسهل عمليات الصيانة والإصلاح.

 1.2 الوصلات المرنة التركية:

الوصلات المرنة تساهم في تقليل الاهتزازات الناتجة عن تشغيل المروحة، وتساعد على توصيل المياه بشكل مرن ودون أي تلفيات. تُعرف الوصلات المرنة التركية بجودتها العالية ومتانتها.

 1.3 محابس التوازن (Balancing Valves):

تستخدم محابس الاتزان لضمان توزيع متوازن للماء البارد أو الساخن في جميع أجزاء النظام. تقوم بتعديل تدفق الماء حتى يتحقق الأداء الأمثل للفان كويل.

 1.4 المصفاة (Strainer):

تعمل المصفاة على تصفية الشوائب والأوساخ من الماء قبل دخوله إلى الفان كويل. منع هذه الشوائب يسهم في زيادة كفاءة النظام ويقلل من أخطار الانسداد.

 1.5 ثرموستات هانويل (Honeywell Thermostat):

هو جهاز قياس وتنظيم درجة حرارة الهواء. يساهم في التحكم في تشغيل الفان كويل وضبط درجة الحرارة وفق الاحتياجات المحددة.

 1.6 المحابس (2-way و3-way):

- المحابس الثنائية (2-Way Valve): تُستخدم للتحكم بالاتجاهات في نظام التبريد، حيث يمكنها فتح أو غلق تدفق الماء.

- المحابس الثلاثية (3-Way Valve): تتيح خيارات أكثر بتوجيه الماء إلى مسار محدد، مما يسهل عملية التبديل بين وضعيات التبريد والتدفئة.

 1.7 المواسير السيملس (Seamless Pipes):

تُعتبر المواسير السيملس خالية من اللحامات، مما يقلل من فرص تسرب الماء ومن تعطل النظام. تعمل هذه المواسير على توصيل الماء بشكل فعال.

 2. أنواع المواسير:

تتفاوت الموصلات المستخدمة في النظام بناءً على بلد التصنيع وجودتها، حيث نجد:

- المواسير الأوكرانية الأصلية: معروفة بجودتها العالية ومتانتها الفائقة.

- المواسير الصينية: عادةً ما تكون أقل تكلفة، لكنها قد تعاني من بعض المشاكل في الجودة على المدى الطويل.

عند التخطيط لتركيب وحدة الفان كويل (Fan Coil Unit)، هناك عدة نقاط مهمة يجب تجنبها لضمان الأداء الفعّال والتشغيل السليم.

✅ أهم الامور التي يجب تجنبها أثناء تخطيط تركيب الفان كويل:

1. سوء اختيار الموقع

تجنب تركيب الفان كويل في أماكن يصعب الوصول إليها للصيانة.

تجنب قرب الوحدة من مصادر الحرارة أو أشعة الشمس المباشرة.

تجنب تركيبها فوق المناطق الحساسة (مثل الأجهزة الإلكترونية أو الأسرة) إذا كانت سقفية، لتفادي تسرب المياه.

2. عدم مراعاة سهولة الصيانة

تأكد من وجود مسافة كافية لفتح الغطاء والوصول إلى الفلاتر والمراوح.

تجنب وضع الوحدة داخل تجاويف أو سقوف مستعصية بلا فتحات صيانة.

3. عدم حساب الحمولة الحرارية بدقة

تجنب اختيار حجم (طن تبريد أو قدرة BTU) غير مناسب لحجم الغرفة، مما يؤدي إلى ضعف التبريد أو استهلاك طاقة زائد.

4. إهمال العزل الحراري للأنابيب

تجنب تركيب أنابيب غير معزولة بشكل كافٍ، فقد يؤدى ذلك تكاثف مائي وتسرب.

5. تصميم شبكة مياه غير سليمة

تجنب استخدام أنابيب ذات قطر غير مناسب، مما يسبب انخفاض ضغط المياه.

تأكد من وجود نظام توازن هيدروليكي (مثل صمامات الموازنة).

6. صرف الماء غير المناسب

تجنب عدم توفير خط صرف مائل بشكل صحيح أو بدون فحص المصيدة.

تأكد من وجود مضخة صرف (في حالة الحاجة)، خاصة في الوحدات السقفية.

7. عدم التوافق مع أنظمة التحكم

تجنب تركيب وحدات لا تتناسب مع الترمستات أو أنظمة BMS (نظام إدارة المباني) إذا وجدت.

8. إهمال الضوضاء والاهتزاز

تجنب تركيب الوحدة بالقرب من الأماكن الهادئة مثل غرف النوم دون عزل صوتي.

احرص على تثبيت الوحدة بشكل محكم لتفادي الاهتزازات.

9. إغفال تهوية الغرفة

تجنب الاعتماد الكامل على الفان كويل دون نظام تهوية، إذ أن الفان كويل لا يجلب هواءً نقيًا خارجيًا.

10. الخلط بين وحدات الأفقية والرأسية

تأكد من نوع الفان كويل المناسب (سقفي أفقي، رأسي جداري، كونسيلد...) حسب التصميم الداخلي المكان .

التكيف المركزي هو نظام متكامل يتم استخدامه لتبريد وتدفئة الهواء في المباني الكبيرة، ويُعتبر من الحلول المثلى لتوفير الراحة الحرارية في المساحات الواسعة. يمكن تقسيم أنظمة التكيف المركزي إلى نوعين رئيسيين: أنظمة التبريد الهوائي وأنظمة التبريد المائي.

 1. أنظمة التبريد الهوائي:

تعمل أنظمة التبريد الهوائي على توزيع الهواء المبرد من خلال شبكة من القنوات الهوائية. تحتوي هذه الأنظمة على عدة مكونات رئيسية منها:

- وحدة المعالجة الهوائية (Air Handling Unit): تقوم بمعالجة الهواء من خلال تبريده أو تدفئته قبل دفعه إلى الغرف.

- المكثف (Condenser): يقوم بتبريد سائل التبريد بعد امتصاصه للحرارة من الهواء الداخلي.

- المروحة (Fan): تقوم بتحريك الهواء داخل النظام وتوجيهه نحو الغرف.

 2. أنظمة التبريد المائي:

تعتمد أنظمة التبريد المائي على استخدام الماء كوسيلة لنقل الحرارة، حيث يتم تبريد الماء في وحدة التبريد ثم يُضخ إلى وحدات الفان كويل في المباني.

الفان كويل (Fan Coil Unit):

يُعد الفان كويل أحد أهم المكونات في نظام التبريد المائي. يعمل الفان كويل على تبريد أو تدفئة الهواء باستخدام الماء البارد أو الساخن.

 مكونات الفان كويل:

- المروحة (Fan): تعمل على سحب الهواء من الغرفة وتمرره فوق الأنبوبة التي تحتوي على الماء البارد أو الساخن.

- الأنبوب (Coil): عبارة عن مجموعة من الأنابيب يتم من خلالها تمرير الماء، مما يسمح بانتقال الحرارة من الماء إلى الهواء.

- منظم السرعة (Speed Controller): يُستخدم للتحكم في سرعة دوران المروحة بناءً على الاحتياجات الحرارية.

الفان كويل (Fan Coil Unit - FCU)

هو جهاز يستخدم للتدفئة والتبريد في أنظمة التكييف والتهوية المركزية.

يتكون الفان كويل بشكل أساسي من مروحة وملف (كويل) يمر به ماء ساخن أو بارد.

يمر الهواء من خلال هذا الملف ليتم تبريده أو تسخينه ثم يتم توزيعه في الغرفة.

تعتبر الفان كويل من الوحدات الطرفية الفعالة المهمه وتستخدم على نطاق واسع في العديد من التطبيقات، وأبرز استخداماتها تشمل:

 * المباني السكنية الكبيرة والشقق والفيلات: خاصة في الأنظمة التي تتطلب تحكمًا فرديًا في درجة حرارة كل غرفة أو منطقة. يسمح بضبط درجة الحرارة في كل وحدة بشكل مستقل، مما يوفر راحة أكبر للمستخدمين ويوفر من استهلاك الطاقة في الأماكن غير المشغولة.

 * المكاتب والمباني التجارية: حيث توجد مساحات متعددة تحتاج إلى تحكم منفصل في درجة الحرارة. تتيح الفان كويل لكل مكتب أو منطقة بالحصول على درجة الحرارة المطلوبة.

 * الفنادق: لكل غرفة فندقية يمكن أن يكون لها وحدة فان كويل خاصة بها، مما يوفر راحة فردية للنزلاء.

 * المستشفيات والمرافق الصحية: لضمان بيئة مريحة ونظيفة للمرضى والطاقم الطبي، مع إمكانية التحكم الدقيق في درجة الحرارة في كل غرفة.

 * المدارس والجامعات: لتكييف الفصول الدراسية والمكاتب الإدارية بشكل فعال.

 * المراكز التجارية ومراكز التسوق: لتكييف مناطق معينة داخل المجمع، مثل المتاجر والمطاعم والمولات.

 * غرف الخوادم وغرف التحكم: حيث تتطلب هذه الأماكن تحكمًا دقيقًا ومستمرًا في درجة الحرارة للحفاظ على عمل المعدات الحساسة.

المميزات التي تجعل الفان كويل خيارًا شائعًا:

 * التحكم الفردي: إمكانية ضبط درجة الحرارة لكل منطقة بشكل مستقل.

 * المرونة في التركيب: تتوفر بأنواع مختلفة (سقفية، أرضية، كاسيت، مخفية داخل مجاري الهواء) لتناسب التصميمات المعمارية المختلفة وتساعد علي راحة المستخدمين.

 * كفاءة الطاقة: يمكن أن تكون فعالة في استهلاك الطاقة، خاصة عند استخدامها مع أنظمة التكييف المركزي التي تعتمد على الماء المبرد/الساخن.

 * الهدوء: بعض الأنواع مصممة لتكون منخفضة الضوضاء، مما يجعلها مناسبة للأماكن التي تتطلب الهدوء.

 * سهولة الصيانة: العديد من الفلاتر قابلة للغسل وإعادة الاستخدام، مما يسهل صيانتها.

بشكل عام، تعتبر الفان كويل حلاً فعالاً لتكييف وتدفئة المساحات المتعددة التي تتطلب تحكماً دقيقاً ومستقلاً في درجة الحرارة.
